電力行業綜合視頻指揮調度系統解決方案

2006/06/23

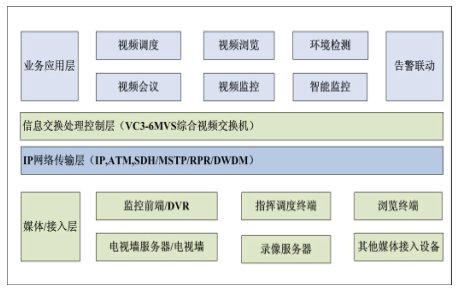

圖 1 VC3-6000視頻指揮調度系統框架

　　2）系統功能模塊關系

　　VC3-6000系統是一個緊緊圍繞視頻指揮調度、視頻監控這兩大核心功能需求開發的一個綜合數字視頻通信系統。用戶根據自己不同業務應用需求，選擇VC3-6000綜合管理控制平臺，通過靈活配置所需專用功能模塊，實現各類不同用戶的綜合視頻業務需求。各個專用功能模塊及其他應用系統的集成關系如圖 2所示：

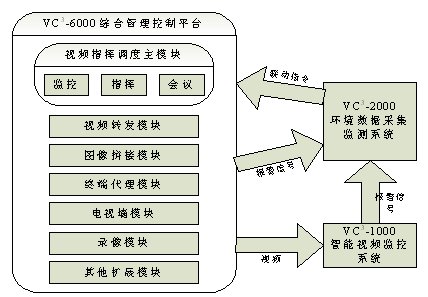

圖 2 系統功能模塊關系圖

　　在系統功能模塊中，各模塊均依賴于VC3-6000綜合管理控制平臺，即相對獨立，又可有機結合。這些功能模塊通過專用應用軟件和計算機硬件平臺的結合，實現其各種功能。其中綜合管理控制平臺和指揮調度主模塊是系統的基礎，可以實現系統的指揮調度、視頻會議、視頻監控主要功能。圖 2左側所示的幾個專用功能模塊，通過綜合管理控制平臺的控制和調用實現視頻轉發、錄像、電視墻多畫面顯示等功能。

　　綜合管理控制平臺和指揮調度主模塊是系統必需的基本模塊，根據客戶的業務需求和應用環境可以分別選配一個或多個功能模塊，實現用戶的主要業務需求。本系統還可以與VC3-2000環境數據采集監測系統和VC3-1000智能視頻監控系統無縫集成，組成功能更強大的綜合視頻應用系統，從而充分滿足工業企業的生產調度和安全生產管理的可視化及智能化要求。

　　四、方案應用

　　1）系統實現

　　企業綜合視頻指揮調度系統從結構和功能上應與企業生產管理體系相吻合，這樣才能真正發揮視頻指揮調度系統的作用。一般地市供電企業的生產管理組織結構可分為：總運行調度室、區縣運行調度室、有無人變（配）電站/所三級結構，所以電力企業綜合視頻指揮調度系統的功能設計也要按照以上結構來部署（見系統功能框架圖 3）。

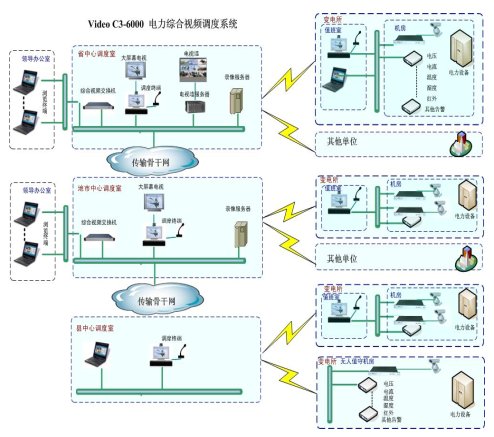

圖 3 電力綜合視頻指揮調度系統功能框架

　　在電力綜合視頻指揮調度系統中，設備構成及網絡拓撲圖如下：

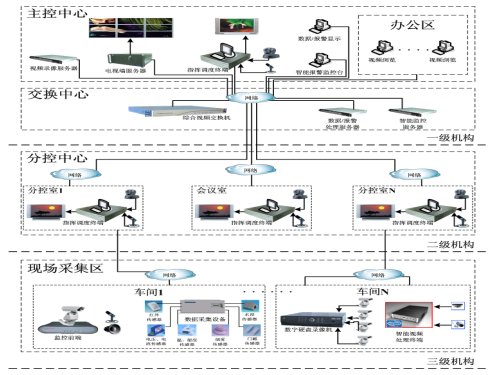

圖 4系統設備構成及網絡拓撲圖

　　圖 4是一個典型的電力企業綜合視頻指揮調度系統網絡拓撲圖，在地理上可分一級機構（主控中心操作顯示區、信息控制交換處理區）、二級機構（分控中心操作區）、三級機構（現場音視頻、數據、智能監控點采集區）。

　　主控中心配置指揮調度終端、視頻錄像服務器、網絡視頻矩陣、數據/報警顯示終端、智能報警控制臺等設備，可根據需要配置音視頻切換矩陣和音視頻輸入輸出設備（電視機、音箱等）等設備�？紤]到辦公用戶的瀏覽需求，可配置若干視頻瀏覽軟件和專用控制終端。主要完成系統的控制和管理，用戶登錄管理，優先權的分配，終端地址解析，接入控制和帶寬管理，進行視頻指揮調度和召開視頻會議，對全部視頻場景信息集中調度和監控管理。

　　信息交換中心主要由綜合視頻交換機、數據/報警服務器、智能監控服務器等設備組成。通常安裝在中心機房。通過主控中心的各種控制終端進行配置和管理。一般信息交換中心和主控中心部署在同一地理位置。

　　分控中心主要由指揮調度終端、音視頻輸入設備（攝像機、話筒等）和音視頻輸出設備（電視機、音箱等）等設備組成。根據分控地的需求，也可配置監控前端等設備，實現對所屬視頻場景信息的集中調度和控制，進行視頻指揮調度，召開視頻會議，對本部視頻場景信息集中調度和監控管理。

　　現場采集區主要由監控前端、數據采集設備、智能視頻處理終端、音視頻輸入設備（攝像機、云臺、云臺解碼器、防護罩、話筒等）等主要設備組成。把現場采集的各類現場音視頻、環境數據、報警信息、智能處理圖像數據通過網絡上傳。

　　2）系統應用

　　VC3-6000目前已在軍隊和部分大型企業得到廣泛應用的成功經驗，結合電力行業多種視頻業務的具體應用需求，現歸納其主要應用需求如下：

　　總運行調度室可對各區縣運行調度室實施生產調度，召開每日生產調度會，下達生產任務計劃，實時檢查指導下屬單位的工作情況；也可隨時監控有無人變（配）電站/所情況，發現重大問題協調下級部門會商解決。

　　各區縣運行調度室可隨時向上級請示匯報本單位的工作情況，實時監控有無人變（配）電站/所情況，發現問題及時提醒，并在需要時進行雙向語音對講。如果有無人變（配）電站/所現場人員碰到疑難問題，自己無法解決，可及時通過語音對講向本級或越級向上反映，得到各級領導的指導幫助。

　　企業高層領導以及各主管部門領導在辦公區，即可隨時監看下屬各級工作崗位人員工作情況，有無人變（配）電站/所情況；隨時隨地掌握企業的全面工作情況，為領導決策提供客觀依據，提高領導的辦事效率。

　　總運行調度室對各區縣運行調度室日常管理，通過視頻會議功能，召開公司視頻會議、傳達上級文件、布置年度計劃，為日常管理等提供高科技手段。

　　對無人變（配）電站/所實現環境數據自動化采集（溫濕度、電流、電壓等），使管理者及時掌握無人變（配）電站/所實際情況變化以及設備的運行的實際情況。根據現場環境要求，設定各種環境參量的上下限以及各種報警參數，當監測數據達到設定觸發條件時，即可產生報警信號并聯動視頻監控，把現場圖像及時傳給主控中心和各級分控中心值班人員得到及時處理。對特殊地點、敏感區域通過智能視頻監控安全策略，可設定各種事件安全偵測規則，達到某個區域的智能化防范管理。

　　可以分區設定安防監控，滿足企業安全保衛部門的需求，對辦公樓、大門、圍墻、倉庫、無人變（配）電站/所等重點部位實時監控。當意外事件發生時，系統發出報警視頻聯動指令，把報警點的視頻圖像傳到值班室設定指揮調度終端、瀏覽終端顯示，錄像服務器啟動該事件錄像，提醒保衛人員及時處理。

華緯訊公司供稿 CTI論壇編輯
