CTI應用的多元開發模式
2003/12/04
概要：電信業的趨勢是網絡和運營的分離，包括電話會議、呼叫中心在內的各種增值應用將是未來的業務亮點。本文將對各種CTI應用軟件開發的接口標準和協議進行一下簡單的介紹。
關鍵詞：VoiceXML、Parlay、TAPI、JTAPI、S.110、JAIN、CORBA、Web Service、SOAP
1． 概述
計算機與電話的集成對傳統的電信行業、計算機行業和互聯網都帶來了一次新的革命，使得運營商可以發展更多、更好的應用模式，提高自身的競爭力。采用CTI技術，使得網絡運營商有可能將業務的開發和運營交給第三方廠商，以降低自身的風險，同時也給用戶提供更豐富的應用。
CTI關鍵的技術點就是業務與交換的分離，也就是說交換機廠商開放業務開發的接口，由SP在此之上開發各種各樣的業務。因此，屏蔽不同硬件平臺和軟件平臺的差異將是其中的重點。下面，我們重點介紹一下業界比較常用的一些軟件接口，并對他們的特點做一下簡單的比較。
2． 互聯網與電信行業的融合－VoiceXML
VoiceXML是一種基于XML的語言標準，主要是讓用戶可以通過語音或者電話來訪問互聯網的內容。該語言由VoiceXML論壇提出，它的成員包括IBM、朗訊、AT&T、摩托羅拉等眾多公司。目前，該標準的1.0版本已經發布，2.0草案正在提交W3C進行審批。
VoiceXML提供了一種創建音頻界面的手段，它綜合了話音、數字音頻、語言識別、DTMF輸入等各種技術，目的是將互聯網豐富的內容帶到語音交互的應用中去，同時使軟件開發人員從底層編程和資源管理中釋放出來。

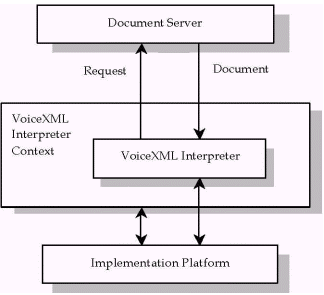

VocieXML整體結構模型如下：
文檔服務器（Document Server）主要是響應客戶應用程序的請求，相當于一個Web服務器，它返回VoiceXML文檔給VoiceXML環境，并交由VoiceXML解釋器進行解析，處理。VoiceXML解釋環境（VoiceXML
Interpreter Context）相當于一個瀏覽器，它內置了VoiceXML解釋器。
實現平臺（Implementation Platfrom）受控于VoiceXML解釋環境和解釋器。舉例來說，在一個交互式語音應用程序中，VoiceXML解釋環境負責監測新的呼叫，獲取初始化頁面，同時給呼叫方應答，而VoiceXML解釋器則在應答后創建對話界面。實現平臺則針對用戶的操作（如按鍵、掛機）產生不同的用戶事件，以及一些系統事件（如超時）。這些事件有些是給VoiceXML解釋環境，有些是給VoiceXML解釋器的。
VoiceXML的優勢在于，它使軟件人員不需要考慮不同廠商、不同設備之間的差異，他們可以在不知道實現平臺的細節的情況下就可以開發出優秀的業務軟件；提升了業務在交叉平臺中的可移植性，VoiceXML是一種給內容提供商、工具提供商和平臺提供商的通用標準。
由于VoiceXMl采用了XML語言來描述語音應用，所以簡化了開發人員學習的難度，使互聯網服務提供商可以很方便的將互聯網應用和電信應用結合起來。不過，VoiceXML的重點是"內容"，所以它不適和用來描述一些業務流程。
3． 面向下一代網絡（NGN）的開放式業務接口（OSA）－Parlay
Parlay是一個由軟件廠商（如微軟、IBM）、設備制造商（如西門子、北電、愛立信）共同指定的API規范。由于Parlay鑒于PaylayAPI的廣泛應用和它在業界的重大影響，許多著名的標準化組織和業界組織相繼宣布在自己制定的標準或規范中已經采用了或者即將采用Parlay
API規范。這些組織主要包括ITU-T、ETSI、IEEE、IETF、3GPP、OMG、TINA-C、Softswitch論壇、JAIN等。目前，Parlay工作組、ETSI和3GPP已經聯合起來，共同發展Parlay協議。

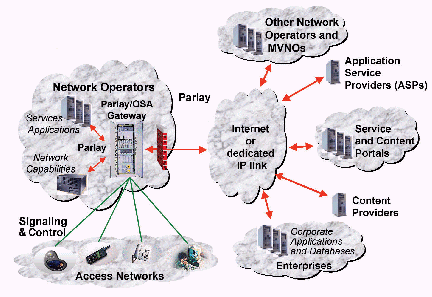

Parlay的網絡結構模型如下：
Parlay網關即Parlay服務器，它為Parlay客戶提供各種基本業務能力的支持，使Parlay客戶的業務能夠有控制的、安全的進入到各通信網內。這些Parlay客戶包括：內容提供商、應用服務提供商、其他網絡運營商等。
Parlay采用UML來對功能和接口進行描述，具有很好的可讀性，并且很方便的轉換為其他語言的接口，Parlay已經將WSDL和CORBA IDL作為兩個基本承載語言。因此，Parlay客戶端和Parlay服務端的通信可以采用IIOP/CORBA、SOAP/WebService等協議；Parlay
API到底層網絡之間的映射可以采用內部通信協議（如JAIN、INAP、SIP等）。
同時，Parlay也是公認的下一代網絡的應用開發標準。
4． 通用開發平臺（SUN ONE）的最佳選擇－JAIN
JAIN（Java API for Advanced Intelligent Network）意思是針對高級智能網的JavaAPI，它是一套基于Java平臺的應用程序接口。它針對下一代電信產品和業務提供了一種快速的解決方案，JAIN
APIs提供了一種安全便捷的訪問電信網和數據網的功能。

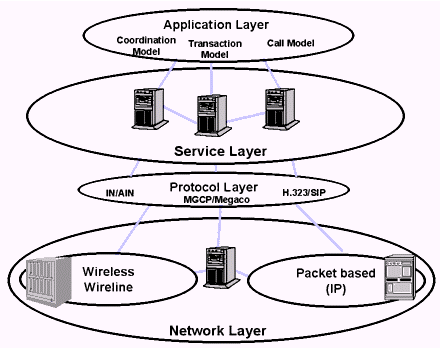

JAIN集成了有線（如PSTN）、無線（GSM、CDMA）和包交換（IP、ATM）網絡，如上圖所示。
Java倡導的是"一次編寫，到處運行"，JAIN API將Java的這一特點帶到了電信業務的開發應用中來，大大減輕了開發的工作量。
5． VOIP與PSTN的結合－TAPI、JTAPI
TAPI是Telephony Application Programming Interface的縮寫。它是微軟推出的產品，其1．0版本最初在1993年發布，提供一組用于編程的API函數，支持Windows平臺上的CTI應用。它的優點是能在基于Windows的應用系統和電話系統之間建立連接。例如：可以連接一臺PC機和一路電話進行通話，從而把PC機變成了一部"電話"。

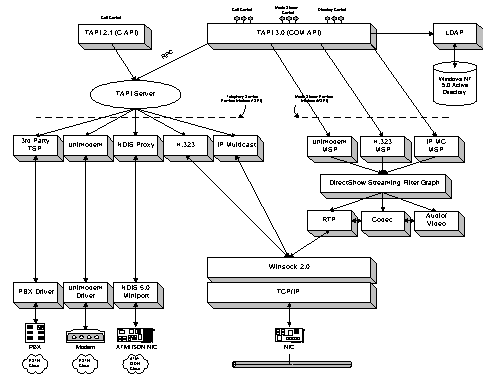

(看詳細大圖請點擊下載WORD文件）
最新的TAPI 3.0基于微軟的COM標準，它允許TAPI應用程序采用包括JAVA?、Visual Basic?、Visual C++?在內的各種語言進行編寫，同時還可以方便的通過ActiveX技術將其移植到互聯網中去。TAPI除了支持傳統的電話應用，還支持標準的H.323會議和IP多點會議，良好的QoS支持使得它增強了會議的質量和網絡的可管理性。TAPI采用了統一的媒體流接口－DirectShowTM，TAPI媒體流提供商（MSP）只要針對不同的電話提供商（TSP）來實現DirectShowTM接口就可以被應用程序使用。
JTAPI實際上是TAPI到Java的移植。
6． 靈活的底層應用接口－S.100
S.110是ECTF組織提出的一個開發CTI應用的API集。它采用C/S模式，客戶端通過一套標準的服務集去分配、操縱、配置硬件資源。他對呼叫硬件進行了一種比較底層的抽象，使得應用程序具有一定的移植性。

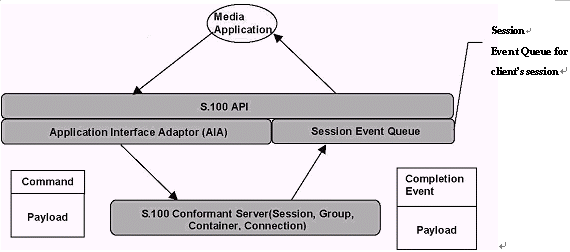

下圖顯示了S.100應用程序和服務器的交互關系：
會話（Session）是服務器和客戶機之間的一個關聯，它在客戶端的應用程序適配器（AIA）中有一個端點，客戶程序通過該端點與服務器交互。
會話事件隊列（Session Event Queue）是服務器給客戶發送的消息，等待客戶進行處理。
S.110 API的API采用C語言進行描述，在面向?qū)ο蠹夹g(shù)大量采用的今日，S.110在開發語言和架構上上明顯弱于其他對手。
7． 專用開發平臺－MPS2000、TSAPI
上述幾種規范要么是由幾家廠商發起，提交給一些標準化組織進行審批通過的標準；或者是由一些軟件平臺廠商提出（如TAPI、JAIN），由于他們的平臺的通用性，這些標準也被廣泛采用。下面介紹幾個不太常用，但是具有很大參考價值的廠商自定義的標準：
TSAPI是Telephony Service Application Programming Interface的縮寫。它是由NOVELL和AT＆T共同創造的。正因?yàn)橛蠥T＆T的參與，TSAPI可以與現有的電話交換機很好地兼容。它是從NetWare中文件服務器的角度，來提供PBX與CTI服務器間的連接，借助了計算機領域的客戶機－服務器結構。
MPS2000 Service API是由杭州邁可行通信技術有限公司開發的一套基于下一代網絡（NGN）設計思想的業務交換平臺。它采用了業務驅動的設計模式，將交換和業務分離。MPS2000業務交換平臺采用了CORBA分布式架構，采用IDL對業務接口進行描述，已成功的在不同軟件平臺上開發出了多種業務（如會議、調度等），具有很大的商業應用價值。
MPS2000的軟件架構如圖所示：
MPS2000業務控制接口包括呼叫控制接口、自動語言（IVR）接口、多方通話接口、回音消除接口等。MPS2000業務交換平臺支持多種信令協議，如No.7、No.1、Q.931、以及H.323等，呼叫控制接口屏蔽了底層信令協議的差異，提供了統一的呼叫控制接口；自動語音接口則提供了語音資源的訪問接口，多方通話接口提供了會議控制功能，回音消除主要對多方通話中的回音進行抵消、抑止。
8． 各種CTI開發接口的比較
上述幾種電信業務的開發接口實際應用場合可能并不相同，都有各自的優點和缺點，而且，互相之間也可以結合起來。軟件開發商和電話提供商可以根據自身的特點（如技術積累、開發周期等因素）和需要來遵從不同的標準。
下面是對各種標準進行一個簡單的比較：
| |
Voice
XML
|
Parlay |
JAIN、JTAPI |
TAPI |
S.100 |
MPS2000等專用API |
| 硬件平臺獨立性 |
是 |
是 |
是 |
是 |
是 |
否 |
| 軟件平臺 |
ALL |
ALL |
JAVA |
Win32 |
ALL |
ALL |
| 多語言支持 |
否 |
是 |
否 |
是 |
否 |
是 |
| 業務描述能力 |
差 |
強 |
強 |
中 |
強 |
強 |
| 接口描述 |
DTD |
UML |
JAVA |
MIDL |
C |
IDL |
| 應用協議 |
HTTP |
IIOP、SOAP |
RMI |
RPC |
TCP/IP |
IIOP |
杭州邁可行供稿 CTI論壇編輯
